HGD光電***值多圈旋轉編碼器

我公司自主生產的光電***編碼器外形、體積、性能上完全能與進口編碼器媲美.它是集光、機、電技術于一體的數字化傳感器，體積小，驅動扭拒小、碼盤間無機械接觸，轉速較高，功耗低，壽命長，精確度高，無重復誤差；特別適應于經常運動的場合，可以高精度測量轉角或直線位移。編碼器旋轉時,有與其位置一一對應的代碼，當停電或關機后，再開機重新測量時，仍可準確地讀出當前實際位置的代碼(即具有停電記憶功能)。并能將并行數據轉換為串行數據及 4-20ma電流進行傳送，對提高自控系統的先進性、穩 定性、可靠性發揮著具大的作用。適用于對各種線位移及角位移量的測量。

立即咨詢

全國熱線18952212605/0516-87939789

詳情介紹

徐州海河水文設備有限公司

聯系方式

手機：18931266841(微信)、0516-87939789

QQ：592120721

郵箱：592120721@qq.com

公司地址：徐州經濟開發區三環東路天平路（生產基地）

徐州經濟開發區博匯東支路聯東U谷-徐州經開智造園（總部）

我公司自主生產的光電***編碼器外形、體積、性能上完全能與進口編碼器媲美.它是集光、機、電技術于一體的數字化傳感器，體積小，驅動扭拒小、碼盤間無機械接觸，轉速較高，功耗低，壽命長，精確度高，無重復誤差；特別適應于經常運動的場合，可以高精度測量轉角或直線位移。編碼器旋轉時,有與其位置一一對應的代碼，當停電或關機后，再開機重新測量時，仍可準確地讀出當前實際位置的代碼(即具有停電記憶功能)。并能將并行數據轉換為串行數據及 4-20mA電流進行傳送，對提高自控系統的先進性、穩 定性、可靠性發揮著具大的作用。適用于對各種線位移及角位移量的測量。

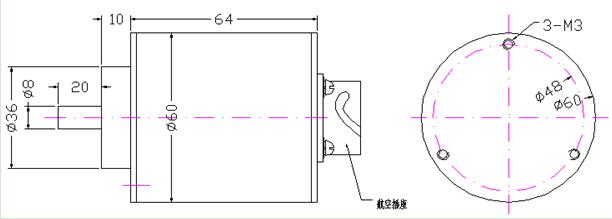

外形尺寸示意圖：

定貨需知：訂購時,請詳細說明所選的型號、出線方式、電源電壓、信號輸出方式，增量方向，如有特殊要求請注明。

主要技術指標:：

序號	主要指標	指標說明
1	產品名稱	HGD-光電***編碼器
2	主體直徑數	60mm
3	編碼器的輸出碼數（格雷碼）	65536
4	連續圈數	64圈
5	輸出信號用戶可根據需要選擇輸出信號方式，可方便二次儀表、PLC、計算機系統進行數據采集。	A-4-20mA標準模擬量 B-并行格雷碼輸出 M-串行RS485輸出（ModBus協議）） S-同步串行接口SSI
6	輸出形態	并行信號時：O-集電極開路負邏輯輸出 P-集電極開路正邏輯輸出 E-電壓輸出正邏輯（高電平為“1”） F-電壓輸出負邏輯（高電平為“0”） K-開關觸點輸出；其它—(注：不標明時默認為集電集開路負邏輯輸出)
7	輸出方式	H-航插后出；Y-引線后出
8	增量方向	N-逆時針增量 S-順時針增量（注：不標明時，默認為逆時針增量）
9	工作電壓	光電編碼器工作電壓：DC12-24V或根據用戶要求定做
10	工作特性	使用環境溫度：-20℃～+75℃（不結露）保存環境溫度：-25℃～+80℃ 消耗電流：≤60mA 響應頻率：10KHz 啟動轉矩：≤2.5×10-3Nm 允許機械轉速：1000rpm 軸允許負載：徑向40N 軸向30N 防護等級：IP64
