HSW型機械顯示浮子式水位計

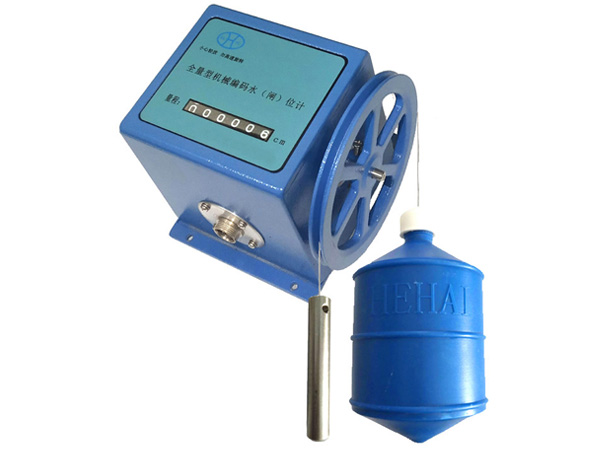

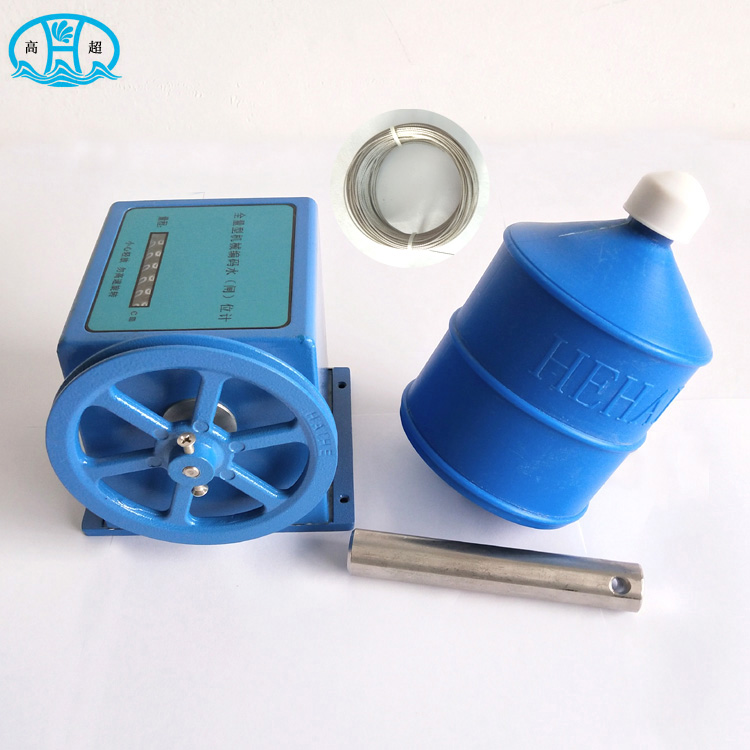

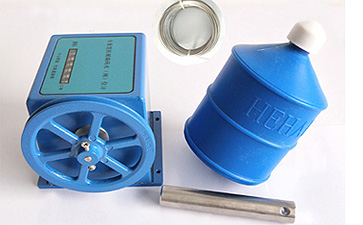

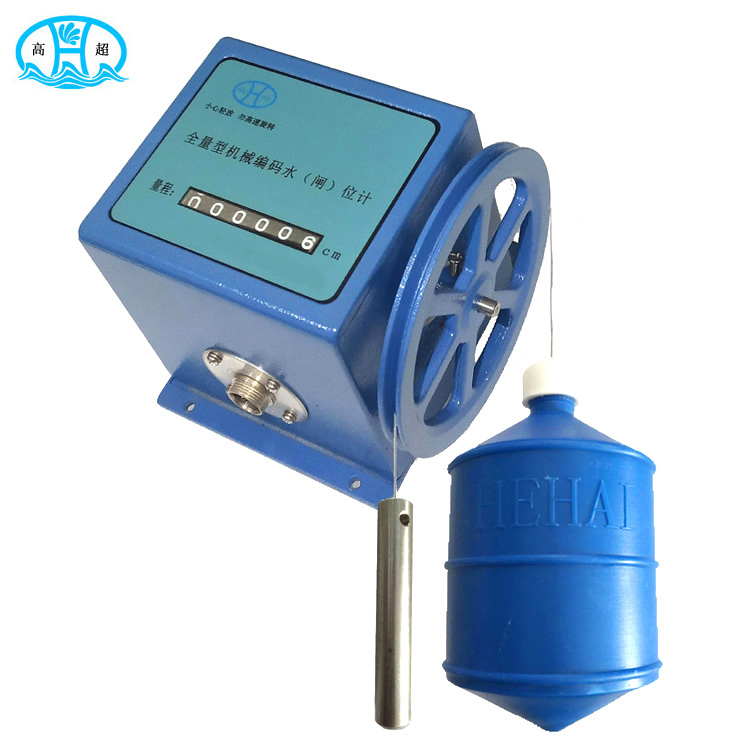

HSW型機械顯示浮子式水位計，選用機顯編碼器，以精密的變速機構、線輪、不銹鋼絲繩、 重錘、防浪錘和浮子等構成。該傳感器安裝在測井口或測管上 方，當液位變化時，浮子隨之上升或下降,鋼絲繩便帶動線輪做旋轉運動，與線輪同軸連接的編碼器就輸出與液位對應的數字 信號送至智能測控儀，從而達到了對液位的實時測量與顯示的 目的。該傳感器結構合理，抗干擾能力強，分辨率高，量程大， 壽命長，有掉電后信號跟蹤記憶功能，它能夠長期用于液位測量并能保證性能的穩定可靠，是江河湖泊、水庫、船閘、水電 站、水文站、水廠及石油化工等行業理想的液位傳感器。

 主要技術指標：

定貨需知：訂購時,請?jiān)敿?xì)說明電源電壓、信號輸出方式，如有特殊要求請注明。

儀器安裝和校準

  （1）、將儀器用4個M4×20螺釘固定在工作平臺上。使浮子、平衡錘與測井內壁保持一定距離。

  （2）、將Φ0.8mm不銹鋼絲繩的一頭從工作平臺上方穿過平衡錘過線孔。

  （3）、將重錘與鋼絲繩固定、鎖緊，然后將平衡錘慢慢沉放至井底。

  （4）、將鋼絲繩的另一端繞于水位輪的“V”型槽中，并預留長1.2米，剪斷。

  （5）、將鋼絲繩穿過浮子過線孔，將鋼絲繩與浮子懸吊帽固定、并在懸吊帽中塞入橡膠墊，然后將浮子帽與浮子擰緊。

  （6）、將浮子慢慢沉放入測井，直至接觸水面為止。

  （7）、檢查上述（1）至（7）步驟，如一切正常，可緊固水位輪的兩個緊固螺釘。

  （8）、校準：用手指輕輕地將鋼絲繩提起，使其稍離開水位輪，然后轉動水位輪，使機械計數器顯示數值與實際水位值相符，然后再緩慢放下鋼絲繩，使實際水位、機械顯示和上位接收裝置讀到的數據一致（允許機械顯示數與上位接收數相差一個字）。在現場或在觀察室觀測水位變化，如一切正常，即告儀器安裝和校準工作完成。

安裝使用及注意事項：

1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

2、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。

3、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。

4、電源線請選用屏蔽線或雙鉸線。

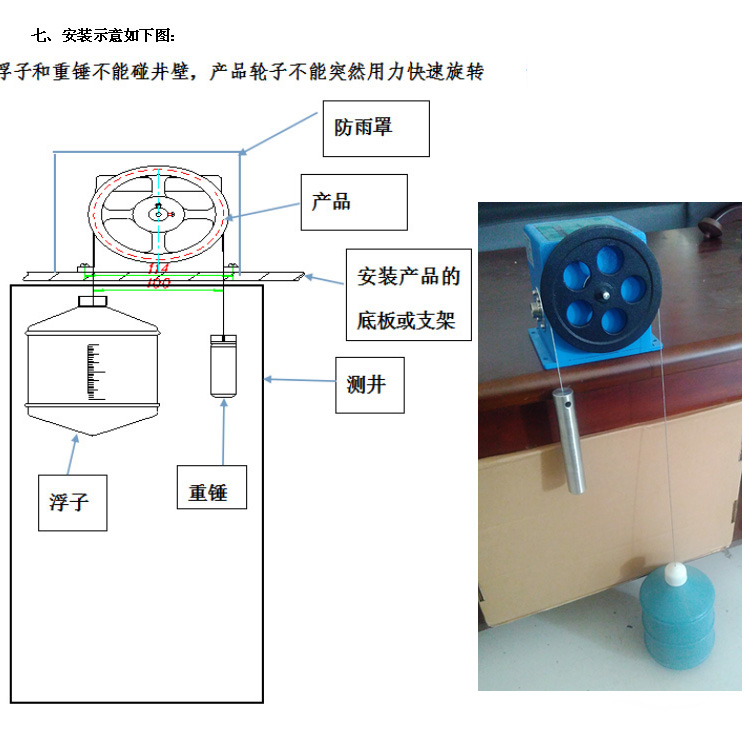

5、測井上方固定水位計安裝基板，并保證重錘及浮子自然下垂時不與基板發生摩擦。基板與水位計固定之間的聯結孔位為78*114，4-ф4.5孔，用M4*20聯結螺釘。

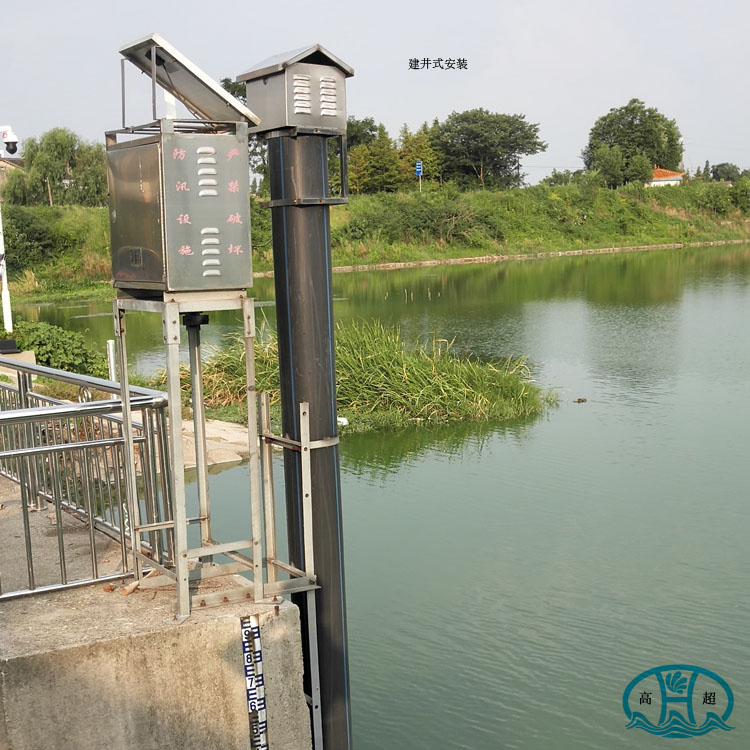

6、測井選用直徑150mm的兩根（或一根直徑200mm以上的）PVC管或鋼管并排垂直安裝。

7、測井安裝應垂直，且測井內壁盡量光滑以免影響浮子及重錘上下自由移動，保證浮子及重錘不與測井壁發生摩擦。

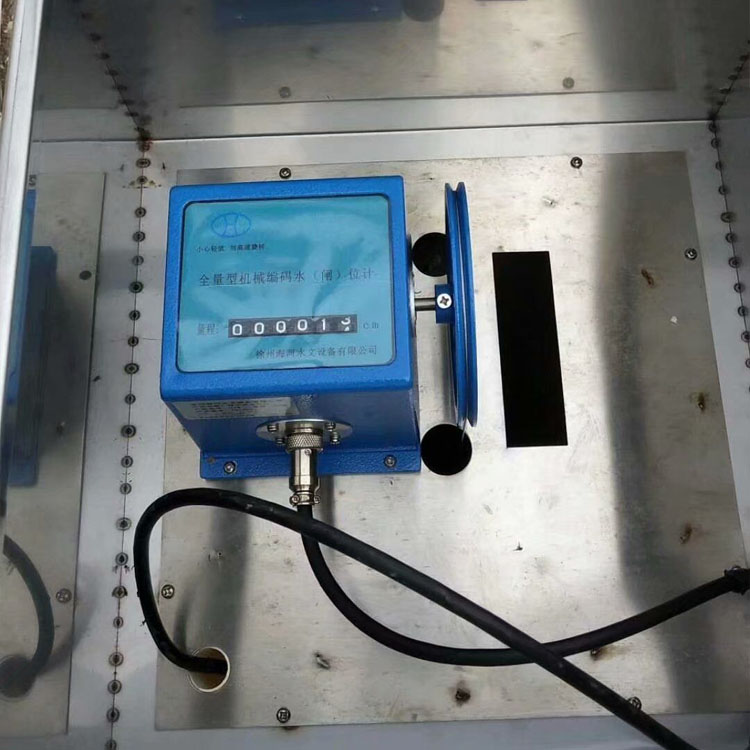

8、在傳感器上方建一防雨箱。

加裝防雨措施，可有效防止設備受損
